智能通讯型无功补偿控制器的功效及其与无功补偿器相比的优势

2020-07-25 09:03:22

智能通讯型无功补偿控制器是典型的电力电子设备,由三个基本功能模块构成,分别是检测模块、控制运算模块及补偿输出模块。其工作原理为由外部CT检测系统的电流信息,然后经由控制芯片分析出当前的电流信息,然后由控制器给出补偿的驱动信号;再由电力电子逆变电路组成的逆变回路发出补偿电流。



智能通讯型无功补偿控制器采用可关断电力电子器件组成自换相桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,迅速吸收或者发出所需的无功功率,实现快速动态调节无功的目的。

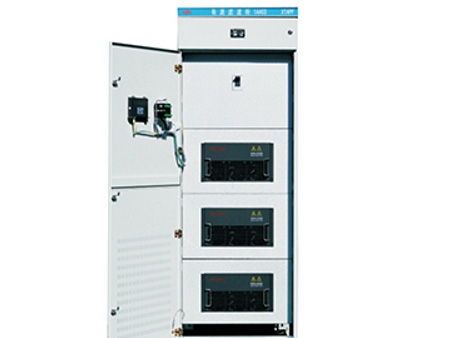

 智能通讯型无功补偿控制器


作为有源形补偿装置,智能通讯型无功补偿控制器不仅可以跟踪冲击型负载的冲击电流,而且可以对谐波电流也进行跟踪补偿。它可分为电压型和电流型两种,其既可提供滞后的无功功率,又可提供超前的无功功率。



智能通讯型无功补偿控制器与无功补偿器相比,响应速度不大于5ms,能更好的抑制电压波动和闪变,在相同的补偿容量下,对电压波动和闪变的补偿效果好。同时具有电流源的特性,输出容量受母线电压的影响很小。



智能通讯型无功补偿控制器是有源型补偿装置,是采用可关断器件IGBT构成的电流源装置,从而避免了谐振现象,运行安全性能大大提高。采用多重化、多电平或脉宽调节技术等措施,大大减少了补偿电流中的谐波含量。在相同的补偿容量下,智能通讯型无功补偿控制器的占地面积比SVC的减少1/2到2/3,目前已成为无功补偿技术的发展方向。
