新型电抗器在电力系统中的应用

2020-12-02 11:40:18

电抗器在电力系统中主要用于无功补偿、限制短路电流、移相等。目前电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。并联电抗器,在超高压远距离输电系统中,用于补偿线路的电容性充电电流,限制系统电压升高和操作过电压,主要起到稳定电压的作用;串联电抗器,安装在电容器回路中,在其投入运行时起抑制合闸涌流的作用并可以抑制谐波。



由河南施博尔电力科技有限公司自主研发的新型XT-MCR磁控电抗器式无功补偿装置的调节对提高电力系统运行性能有着明显的作用。可控电抗器的应用,其容量随传输功率的大小而变化,防止线路一侧开关切合所产生的操作过电压和相应的暂态振荡过电压,从而减少电网损耗,提高系统稳定性。



该磁控电抗器具有容量连续可调、免维护、可靠性高、产生谐波小等一系列优点,可直接接入高压电网,平滑的调节系统无功、提高电压合格率、减少输电损耗和提高系统稳定性。在电网中采用这种可控电抗器,会极大改善电网的无功潮流和电压自动控制能力,大幅度地提高电网的输电能力,对电网的安全、稳定运行起到保障作用,同时还降低了投资,是电网理想的动态无功补偿和电压调节装置

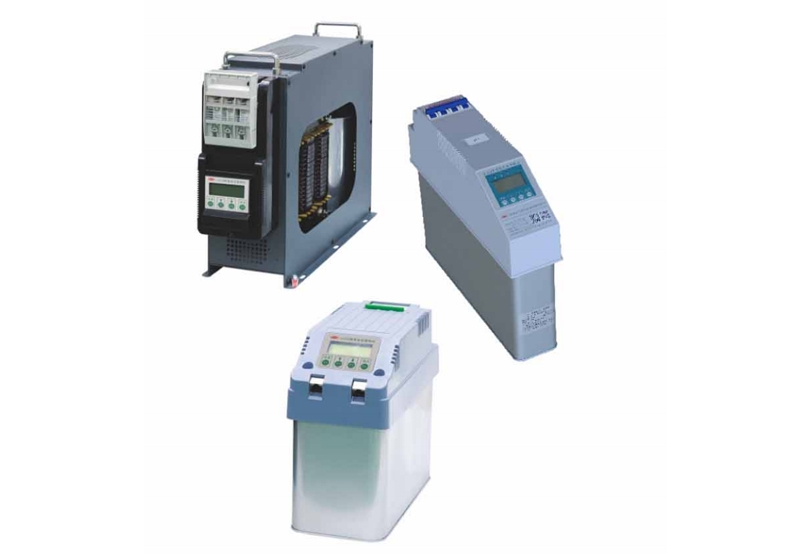

 电抗器

目前,行业中基于TCR的高压静止型动态无功补偿装置在电力系统中得到了大量的应用,以降低高压负载产生的无功冲击,改善电网电压波动,提高电网功率因数,是一种技术含量高、经济效益显著的新型节能装置。



TCR的高压静止型动态无功补偿装置也存在如下不足:由于晶闸管阀制造水平的限制,其不能直接应用在35kV以上的高压电力系统中,须通过降压变压器接在高电压等级线路中;TCR能带来大量谐波,须附加滤波装置;晶闸管阀需要准确的控制和过于复杂的保护装置,且TCR控制存在死区;晶闸管用来提供全补偿,但高压晶闸管十分昂贵;脉波数大于12的TCR过于复杂且价格很高,其触发控制精度不够高,脉波数大于12的TCR还没有大量投入实际使用。



而磁控电抗器(MCR) MCR和TCR虽然某些功能相似,但MCR可靠性更高,安装、维护简单,减少了开关操作次数,运行时间长,比较经济,电能质量控制效率高,控制范围大,可有效地减少功率损失,提高电网运行稳定性。



施博尔电力在XT-MCR磁控电抗器式无功补偿装置技术逐渐成熟。MCR在工况条件下内部损耗仅为TCR系统的1/2,通过国外部分国家在电力企业的应用,可发现新型的MCR,可自动平滑地控制20kV到1150kV的输电系统,容量可达500MVAR。在国家大电网的建设中,可靠性、效率、稳定性以及节能是核心技术,新型的MCR技术特别适用于长线路超高压交流线路。



MCR磁控电抗器式无功补偿装置在技术及性价比方面,具有显著的优点,它也可以用在同步调相器和SVC上。由于其具有的可靠性、高效率、经济性等显著优点,其势必在未来会有更广泛的应用。
