HS-FRE系列低压无功补偿装置

HS-FRE系列低压无功补偿装置

  • 所属分类:低压补偿滤波成套
  • 浏览次数:
  • 发布日期:2020-12-28 15:57:18

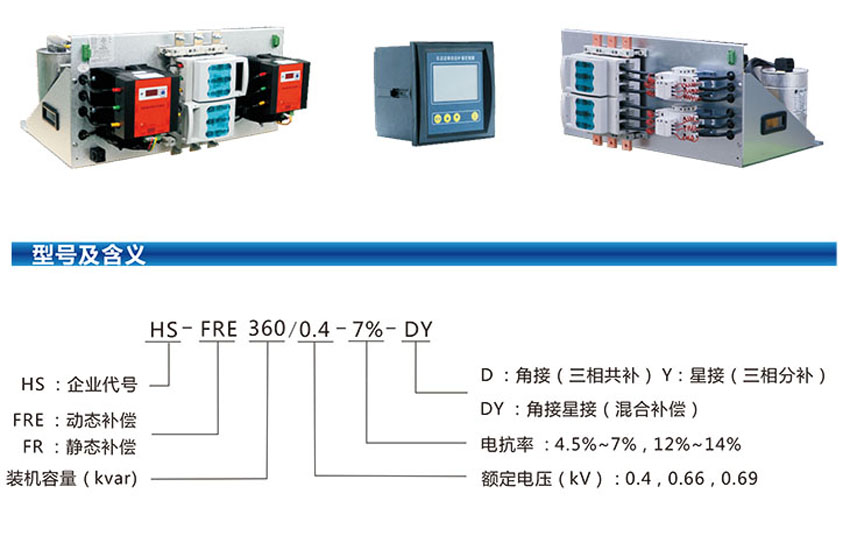

HS-FRE系列低压无功补偿装置

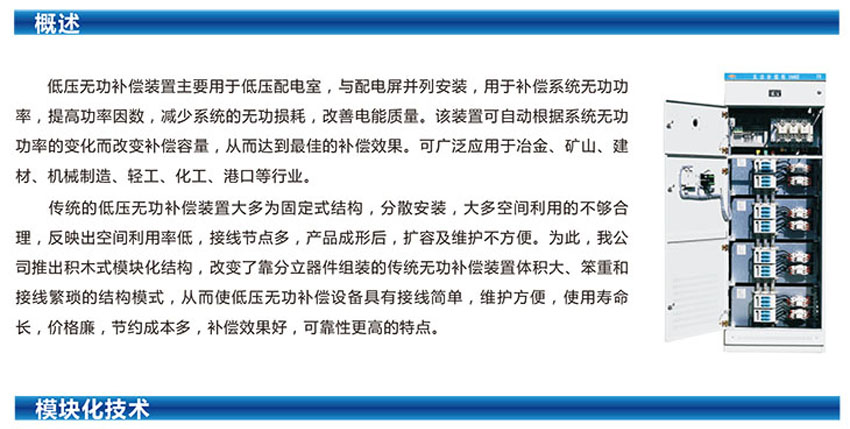

低压无功补偿装置采用积木式模块化的设计理念,即把低压并联电容器串联电抗器、熔断器、晶闸管开关或电容器投切专用接触器、母线系统以及其他安装结构件等分立器件高度集成为模块化的补偿滤波模组,替代这些传统的分立器件组成的无功补偿装置,每个模组带有标准式对外接线口,把多个模组积木式拼装在柜内和控制器等配合使用组成一-个完整的低压无功补偿装置。


HS-FRE系列低压无功补偿装置

FR型无功补偿装置采用接触器投切型,组与组投切需要一定时间 ,以保证电容器充放电,装置造价相对低。适用于负荷相对稳定的场合,不适用于闪变负荷。

FRE型无功补偿装置采用晶闸管投切型,可有效抑制涌流和过电压的产生。三相共补主要适用于负荷变化快,三相相对平衡的场合;三相分补主要适用于三相不平衡较严重的系统,混合补偿主要适用于部分负荷三相不平衡的系统。


● 额定电压: 0.4kV或0.66kV. 0.69kV

● 装机客量 :根据变压器参数估算或现场运行测试参数进行精 确计算所得

● 额定频率: 50*(1+5%)Hz

电抗器电抗率选用 : 4.5%~ 7%,12%~ 14%或根据电网谐波状况而定

● 补偿方式:三相共补、三相分补或混合补偿

● 动态响应时间:≤20ms(晶闸管投切)

● 相对湿度:≤95%不结露

● 环境温度: -25°C~+40C

● 海拔高度:≤2000米(对于安装运行地点的海拔高度超过2000米时,装置在订货时应加以说明)


● 积木拼装 :积木式组合拼装方式,可根据需要组合成各种容量和级数。

● 接线简单:每个模组内部已安装接线完毕,对外提供标准接口,大大减轻了工作量。.

● 结构灵活:只需生产标准型模块,自由按需拼装即可,方便增减容量,以适应因自身发展整加设备而引起的原有容量的不足,可不改动原有模块,随时轻松扩容。

● 结构紧凑:高度集成,自成系统,节省空间,单柜安装容量较传统安装方式大大增加。

● 检修方便:升级改造,检修维护方便快捷,如有故障时,只需抽出故障模组检修即可。

● 可靠性高: 具有很高的可靠性,能够长期安全稳定运行。

● 母线贯穿:主母线贯穿安全可靠,连接方便。

● 整洁美观:整体安装布局整洁美观。


● 实时检测负载无功功率 ,快速计算补偿宰量,按照预置投切逻辑实现迅速判斷和控制。

● 采用晶闸管快速无触 点投切开关.响应时间s20ms .功率因数补偿至0 951以上且不过补.可靠性高,使用寿命长:电容器投切过程中无涌流冲击,无操作过电压.投切扰动极小。

● 根据系统请波的情况 ,在每分组回路中分别加装1 %- 14%干式串联电抗器,有效抑制系统高次管波,避兔谐波放大,保护电容器组可靠运行。

● 电容器的投切控制支持等容, 编码或模糊控制的投切方式,投切快速、准确。

● 可实现分相动态补偿,适用于各种不对称冲击性负荷。

● 自动监测系统电压、电流,有功,无功,功率因数、总谐波琦变率,电容投切状态等信息。

● 电容器投切可实现手 动和自动投切的转换,调试,检验方便。适用性更广。

● 数字化控制和参 数设置,液晶汉字显示, RS485通讯接口,标准MODBUS通讯协议,可实现计算机远程监控功能,


HS-FRE系列低压无功补偿装置

HS-FRE系列低压无功补偿装置
