XJHX6000换相开关型智能三相负荷平衡系统

XJHX6000换相开关型智能三相负荷平衡系统

  • 所属分类:低压补偿滤波成套
  • 浏览次数:
  • 发布日期:2020-12-09 09:42:56

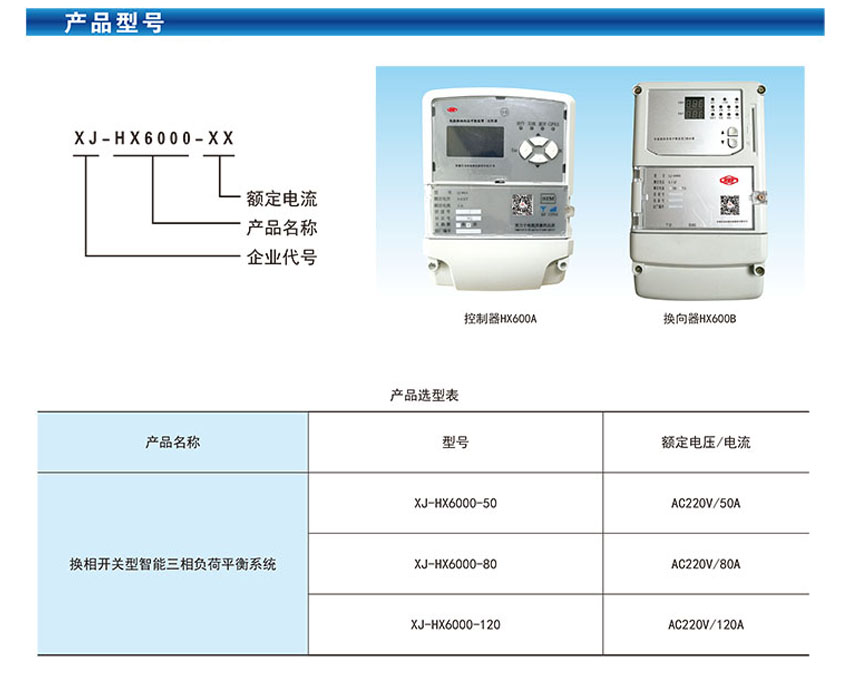

    XJ-HX6000换相开关型智能三相负荷平衡系统是解决台区低压配电变三相负载平平衡的完美解决方案。它由HX600A型主控制器和HX600B换相开关组成,主控制器通过采集分析台区三相负荷数据,自动控制换相开关切换单相负载,从而实现配电台区的三相负荷平衡。


XJHX6000换相开关型智能三相负荷平衡系统

XJHX6000换相开关型智能三相负荷平衡系统

     XJHX6000换相开关型智能三相负荷平衡系统由一一个台区控制器(600A) 和若干个换相器(600B) 组成。台区控制器安装在配电变压器室内,实时监测变压器三相及中性线电流、电压。换相器安装在供电线路用户表箱内,台区控制器与换相器通过无线通讯交换数据,由台区控制器完成三相负荷数据分析,智能合理的分配指令,该指令通过无线通信下发到换相器,由各换相器自动完成负荷的相间切换,从而使三相间负荷趋向于平衡。


XJHX6000换相开关型智能三相负荷平衡系统

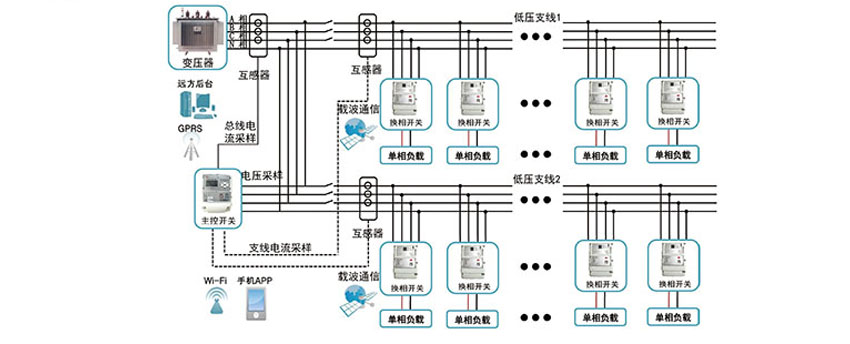

      对于配电变压器,低压侧一般有几条支线,对于每条支线,可以在每条支线中选择一部分用电量较大的用户表箱安装智能三相负荷平衡系统换相器,换相器是- -种能使单相负荷供电由原相(如A相)切换到其他相(B相或C相)的设备。台区控制器贴近配变安装,同时采集每条支线的电流和总线的电流,总控制器和换相器之间的信息传递采用无线通讯方式实现,台区控制器同时还具备GPRS远程监控功能。

     通过调整各支线的换相器,确保各支线的三相电流平衡,这样就实现负荷三相不平衡的就地解决,从而减小三相不平衡引起的低压网络损耗,以及改善低压电网末端的低电压问题。各支线实现了三相平衡,也就确保了总线的三相电流得到平衡,彻底解决了台区的三相不平衡问题。

     换相器由复合开关组成。换相及供电过程采用晶闸管控制,整个切换过程控制在1ms以内,换相时间精准可控,由于晶闸管响应时间极快,能够将换相过程中的断电时间控制在小于1ms。


XJHX6000换相开关型智能三相负荷平衡系统

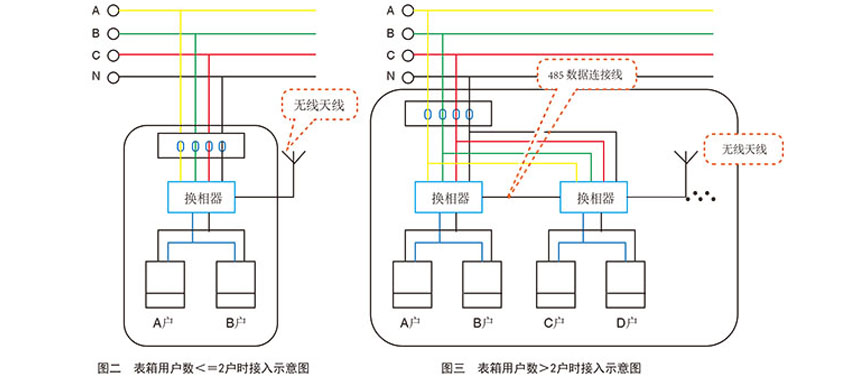

      针对三相四线到户的台区,可在用户表箱内安装智能三相负荷平衡系统换相器,在用户数不大于两户的情况下接入一台换相器即可,接入方式如上图二所示。当用户数量较大时,如上图三所示,可在表箱内相应增加换相器数量,换相器之间用485数据线相互连接,这种情况下,无线天线可实现共用,提高空间利用率。



1、对线路三相不平衡实时动态调整

三相不平衡形成的根本原因就是三相负荷的不平衡,采用XJ-HX6000智能 三相负荷平衡系统可直接对线路负荷进行动态调整,可以实时平衡低压线路上的三相电流,从而完美解决设备安装台区的三相不平衡问题。


2、换相时间短,无负面影响。

由于换相器采用晶闸管过零换相,不会对电网造成影响。换相时间小于1ms,切换时间极短,对各类负荷几乎无任何影响,完全不影响各种电器的使用。


3、供电可靠性高

台区控制器实时监测配变总线,当某-相出现持续大电流时, 能够迅速识别,并发出指令,通过换相器将该相的负荷切换至其他相,确保供电设备的安全。


4、抗干扰能力强

我公司生产的台区控制器和换相器均通过权威实验室电磁兼容实验,抗干扰能力强,不会因外界干扰而产生误动作。


5、先进性的控制策略

XJ-HX6000智能三相负荷平衡系统实时监测三相负荷情况,智能控制换相器合理地将部分负荷切换到负荷较低的相,优化的控制策略合理选择需动作换相器,避免了换相器频繁动作,从而使设备在最 少动作次数下达到最 好的调整效果。


6、设计合理

换相开关的产品设计。制造和试验严格按照标准GB/T14048.11- -2008《低压开关设备和控制设备》第.6-1部分:多功能电气转换开关电器执行。
